FSP-C09 – бюджетный представитель корпусов с малым форм–фактором

В последнее время особым спросом стали пользоваться корпуса mini Tower. И это неспроста, потому что в настоящий момент в продаже находится большое разнообразие бюджетных и высокопроизводительных материнских плат в форм-факторе микро-АТХ, на базе которых можно собрать высокопроизводительный персональный компьютер для дома или офиса.

Естественно, обладая небольшими размерами (обычно в два раза меньше обычного АТХ), корпуса mini Tower поддерживают стандартные карты AGP/PCI и обычные комплектующие. За уменьшение габаритов корпуса приходится жертвовать некоторым количеством отсеков и слотов, но корпуса mini Tower обычно обладают количеством необходимых разъемов и отсеков расширения, вполне достаточным для большинства настольных компьютеров.

Рассматриваемый в обзоре корпус FSP-C09 несколько выделяется из широкого ряда бюджетных моделей форм-фактора mini Tower в основном благодаря наличию в нем высококачественного блока питания FSP.

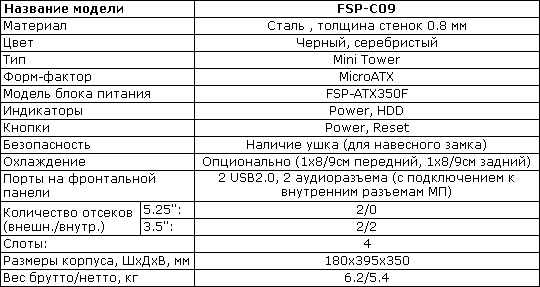

Технические характеристики

FSP-C09 – это микро-АТХ (mATX) корпус с высококачественным блоком питания FSP ATX350F, соответствующий высоким экологическим стандартам производства (европейский RoHS). Естественно, этот тип корпуса является уменьшенной версией АТХ, что, безусловно, накладывает свой отпечаток на количество разъемов, отсеков расширения, на возможную внутреннюю начинку корпуса и в целом на эргономику. Впрочем, на внешней декоративной панели присутствуют два разъема USB2.0 и два аудиоразъема. Более того, корпус, подобно своим старшим собратьям, оснащен боковым воздуховодом, соответствующим спецификации Intel TAC, и вентиляционным отверстием для карт расширения PCIe.


Упаковка и комплектация

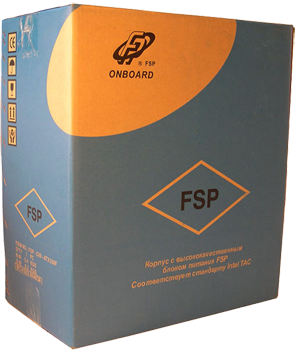

Корпус поставляется в стандартной для данной фирмы картонной коробке с преобладанием голубых оттенков в расцветке. Внутри коробки находится аккуратно упакованный в целлофановый пакет корпус, который надежно защищен пенопластовыми амортизаторами от случайной деформации во время транспортировок.

Комплект поставки:

  • корпус FSP-C09;
  • блок питания FSP 350F с заявленной мощностью 350 Вт;
  • сетевой шнур;
  • комплект крепежа.

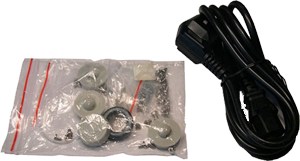

Комплект крепежа, помимо необходимого количества шурупов и крепления, содержит недостающие ножки для корпуса, ферритовое кольцо и ушко для навесного замка.

Естественно, все недостающие запчасти придется устанавливать самим, но производитель не позаботился укомплектовать данный корпус даже краткой инструкцией пользователя. Необходимо также напомнить, что в комплект данного корпуса входит маленький динамик, выполняющий функции SPEAKER.


Дизайн

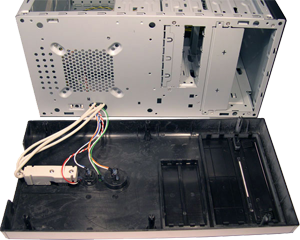

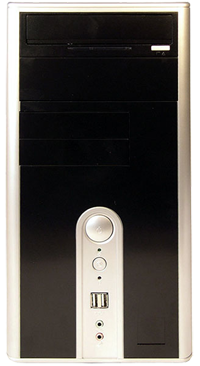

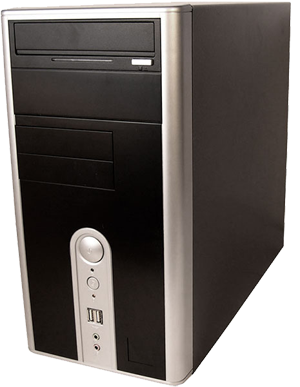

Дизайн корпуса незамысловатый, оригинальных решений обнаружено не было, хотя лицевая часть, в общем, смотрится неплохо. Передняя декоративная панель черного цвета по периметру окружена серебристой каемкой, а по центру имеется вставка серебристого цвета, на которой расположены основные кнопки, индикаторы и разъемы.

Самая большая кнопка (25 мм) – это кнопка питания (Power), нажимать которую легко и очень приятно. Чуть ниже расположен маленький индикатор состояния устройства, а еще ниже – кнопка, выполняющую функцию сброса (Reset). Чтобы эта кнопка сработала, необходимо немного вдавить ее, следовательно, случайное или произвольное нажатие практически исключены. Под кнопкой сброса находится индикатор состояния накопителей HDD, а еще ниже расположились два разъема USB2.0 и два аудиоразьема (один для наушников, а второй для микрофона).

Заглушки двух 3.5" и двух 5.25" отсеков на передней лицевой панели выполнены из черного пластика, причем одна из двух 5.25" заглушек снабжена откидывающейся панелькой.

Для полного комплекта разъемов на передней панели не хватает порта FireWire, ибо в данном корпусе не предусмотрено место даже для его опциональной установки.

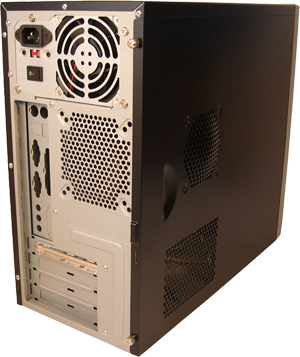

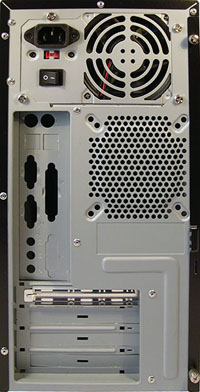

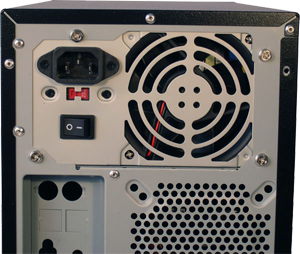

На первый взгляд, с тыльной стороны все стандартно, однако чуть ниже блока питания находится небольшое вентиляционное отверстие, которое предназначено для установки дополнительного 80/90 мм вентилятора.

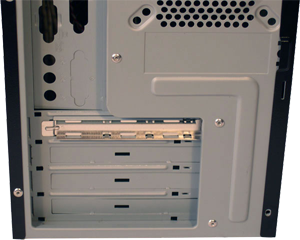

Более того, можно заметить, что на задней стенке всего четыре заглушки слотов расширения, причем все они жестко закреплены, а самая верхняя сделана съемной. В принципе, столь малое количество слотов расширения напоминает нам, что это mini Tower, для которого данного количества более чем достаточно.

Чуть выше слотов расширения имеется опционально предусмотренное место, на которое можно установить ушко для навесного замка. Ножки корпуса пластиковые, после установки которых обеспечивается отличная устойчивость корпуса, и что самое важное, появляется необходимый зазор для потока воздуха через вентиляционное отверстие, расположенное на нижней стороне лицевой панели.


Особенности внутренней конструкции

Болтики, с помощью которых открывается единственная съемная боковая стенка, обладают большими барашковыми шляпками, которые легко можно открутить без помощи отвертки. Но тут же обнаруживается и досадный недостаток: данные болтики, после того как их выкрутили из корпуса, легко вываливаются из боковой стенки.

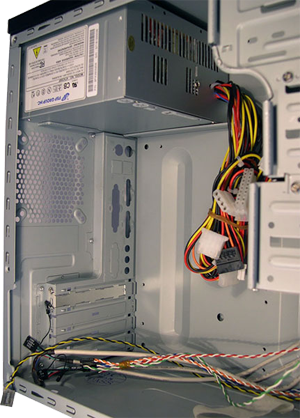

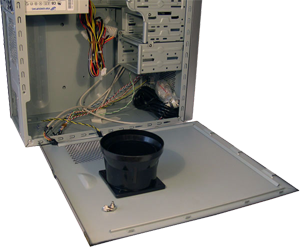

На боковой стенке находятся специальные вентиляционные отверстия для PCIe и регулируемый по длине воздуховод, соответствующий спецификации Intel TAC. По периметру посадочного места для съемной боковой стенки установлены небольшие металлические скобы, выполняющие функцию виброгасителей. Все легкодоступные края шасси корпуса неплохо обработаны и завальцованы, однако около слотов расширения есть место, в котором велика вероятность пореза пальцев рук (на рисунке ниже обозначено красным цветом).

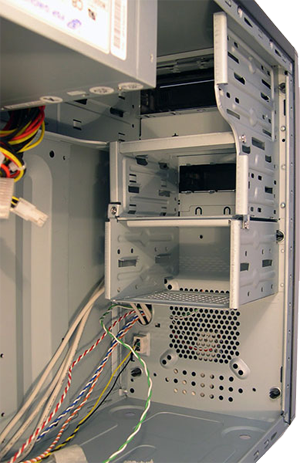

Корзина 5.25" устройств жестко закреплена, она рассчитана на установку двух приводов CD-ROM (CD-RW, DVD), чего вполне достаточно. Чуть ниже расположена фиксированная корзина для двух 3.5" устройств с внешними отсеками. Крепление устройств к данным корзинам осуществляется болтами только с одной стороны; впрочем, этого вполне достаточно.

К жестко закрепленной 3.5" корзине с помощью специального крепления и двух болтов для фиксации крепится съемная корзина для двух 3.5" жестких дисков. Нижняя часть данной корзины имеет вентиляционные отверстия для лучшего охлаждения установленных устройств. Более того, на нижней части передней панели предусмотрено место для опциональной установки 80/90 мм вентилятора.

На тыльной стенке корпуса имеется место для опциональной установки 80/90 мм вентилятора. Конечно, отсутствие в комплекте двух вентиляторов, которые в связке могли бы обеспечить хорошее охлаждение системы (что позволило бы установить в данный корпус достаточно мощную систему), является серьезным недостатком комплектации.


Блок питания

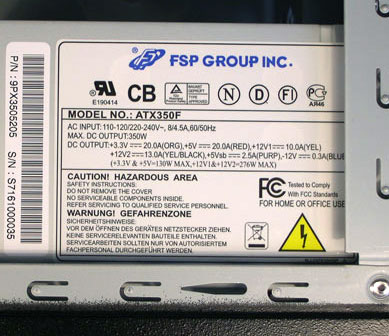

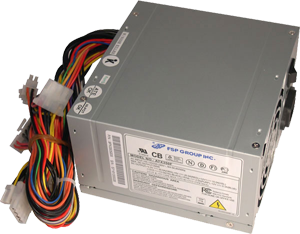

Корпус FSP-C09 поставляется со встроенным блоком питания ATX350F компании FSP. Фирма FSP Group является одним из наиболее известных производителей блоков питания в мире. Следовательно, любой блок питания FSP будет обладать высоким качеством и соответствовать международным стандартам безопасности.

Корпус блока питания выполнен из качественного металла. Решетка для 80 мм вентилятора охлаждения штампованная, что не лучшим образом сказывается на уменьшении шума, а сам вентилятор крепится всего на двух саморезах. На тыльной стороне, кроме решетки вентилятора, находятся сетевой разъем, обычный выключатель питания и маленький переключатель напряжения.

Провода блока питания установлены стационарно и не могут отсоединяться, исключение составляет только шнур питания, длина которого составляет 170 см.

Блок питания оснащен следующими разъемами:

  • 20+4 пиновый ATX разъем, длина проводов до разъема составляет 33 см, через 18 см от корпуса на них установлена пластиковая стяжка;
  • 4 пиновый разъем ATX12V, длина проводов до разъема – 34 см, пластиковая стяжка установлена на расстоянии 18 см от корпуса БП;
  • 1 SATA разъем питания, длина провода до разъема – 42 см, стяжка установлена на расстоянии 22 см от корпуса БП;
  • 2 разъема типа Molex, длина проводов до 1-го разъема 28 см, до 2-го – 42 см, стяжка установлена на расстоянии 18 см от корпуса БП;
  • 2 разъема типа Molex плюс разъем питания для FDD, длина проводов до 1-го разъема 28 см, до 2-го – 42 см, до разъема FDD 60 см, стяжка установлена на расстоянии 18 см от корпуса БП.

Длина проводов достаточна, особенно если учесть что блок питания используется в микро–АТХ корпусе.

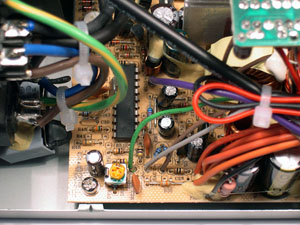

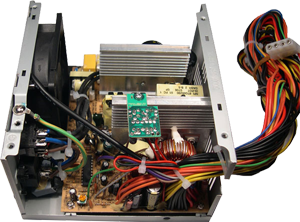

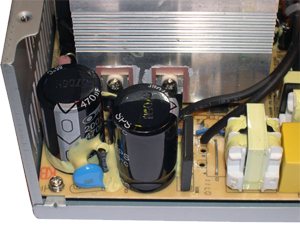

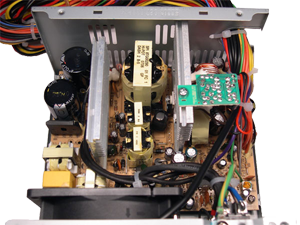

Схема блока питания продумана неплохо, все элементы пропаяны хорошо и практически отсутствуют нераспаянные компоненты. Следует также отметить небольшую емкость конденсаторов на выходе сетевого выпрямительного моста (470 мкФ с рабочим напряжением 200 В).

Все силовые элементы закреплены на двух небольших радиаторах, к одному из которых прикручена собранная на отдельной плате схема управления оборотами вентилятора. Для улучшения охлаждения задняя часть радиатора примыкает к стенке корпуса блока питания. Блок оборудован пассивным PFC.

В данной модели блока питания используется стандартный 80 мм вентилятор с системой Noise-killer производства YATE LOON ELECTRONICS, модели D80SH-12 с максимальным током потребления 0.18 А.

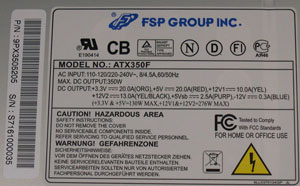

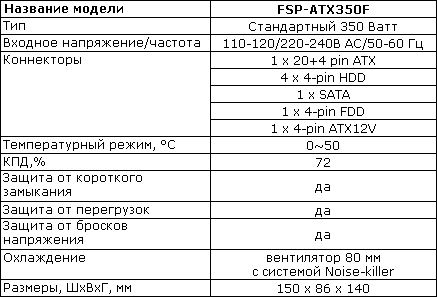

В целом FSP ATX350F, несмотря на свою бюджетность, представляет собой высококачественный блок питания, соответствующий стандарту ATX12V 2.0. КПД на полной нагрузке достигает 75%. Особых недостатков выявлено не было, исключение составляет только отсутствие разъема для питания PCI Express видеокарт.
Вывод

FSP-C09 – это бюджетный микро-АТХ корпус с качественным блоком питания FSP ATX350F и незамысловатым дизайном. Естественно, этот тип корпуса является уменьшенной версией АТХ, со всеми вытекающими последствиями. Однако корпус FSP-C09 выделяется высоким качеством конструкции и обладает вполне достаточным количеством необходимых разъемов, слотов и отсеков расширения.

Alexander V.
