FSP-SD05 - корпус с блоком питания BlueStorm

Компания FSP Group, являясь одним из мировых лидеров в области производства блоков питания, совсем недавно представила новую серию блоков питания под названием BlueStorm. В данную серию вошли модели мощностью от 350 до 460 Вт, завоевавшие на данный момент общественные симпатии. Если младшие модели данной линейки практически аналогичны более старой серии THN, то старшая модель, АХ500-А, непосредственных предшественниц не имеет.

В данном обзоре мы рассмотрим интересную новинку в мире корпусов – модель FSP-SD05, содержащую высококачественный блок питания компании FSP.

Технические характеристики



Из приведенных технических характеристик видно, что корпус FSP-SD05 является полноразмерным АТХ корпусом, поддерживающим большинство форм-факторов материнских плат. Он содержит большое количество 5.25" внешних отсеков, два аудиоразьема и два порта USB 2.0 на передней панели. Кроме того, данный корпус содержит очень большой вентилятор охлаждения на боковой панели, что в свою очередь должно благоприятно сказаться на обеспечении оптимальной температуры для поддержания бесперебойной работы всех комплектующих.


Упаковка и комплектация

  • корпус FSP-SD05;
  • блок питания FSP BlueStorm AX500-A с заявленной мощностью 460 Вт;
  • сетевой шнур;
  • инструкция пользователя;
  • набор заглушек для слотов расширения;
  • комплект крепежа.

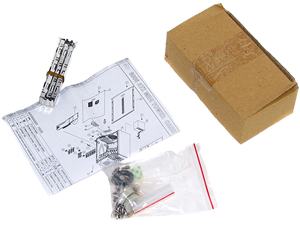

Хочется отметить, что весь комплект находится в небольшой бумажной коробке. В пакетике с крепежом помимо набора крепежных винтиков было найдено ферритовое кольцо, которое используется для исключения помех, вызываемых протекающим в проводах электрическим током. Также в комплекте было обнаружено ушко для навесного замка, которое можно будет при желании установить для обеспечения безопасности корпусу. Имеется одно самоклеющееся крепление и жгут для него, который можно легко установить в любое необходимое место.

В комплекте помимо комплекта крепежа имеются 6 заглушек для слотов расширения и 4 ножки, которые придется самостоятельно установить в шасси корпуса. Также порадовало наличие (весьма краткой) инструкции пользователя, однако русского языка, конечно, в ней обнаружено не было.


Дизайн

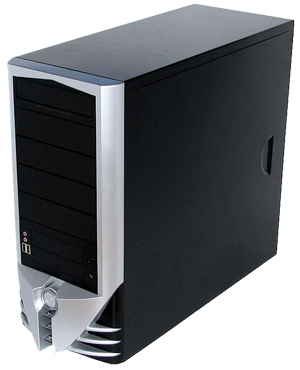

Вполне футуристический дизайн корпуса особенно ярко прорисовывается в форме передней субпанели и левой боковой стенки. Причем, для придания некой общей картины, производитель добавил элементы мелкого моддинга в виде дополнительной подсветки корпуса.

Но вот верхняя часть передней субпанели немного портит весь колорит в индивидуальности данного корпуса, однако от внешних отсеков никуда, к сожалению, пока не деться. Корпус выполнен в черном цвете, покрытие панелей качественное и добротное.

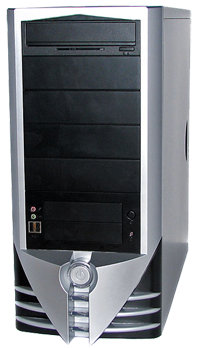

В верхней части передней субпанели находятся целых 5 заглушек 5.25" отсеков, причем самая верхняя из них имеет откидную панельку с прямоугольной кнопкой и специальной полоской для индикатора работы вставленного в данный отсек привода. Данные заглушки выполнены из тонкого пластика, а поэтому даже при несильном нажатии слегка прогибаются внутрь. Что же касается двух заглушек 3.5" отсеков, то они выполнены из такого же тонкого пластика, однако из-за небольшой площади они практически не подвержены описанному выше недостатку.

Чуть левее заглушек расположилось 2 порта USB и два аудиоразьема, а чуть правее – кнопка "сброс" (Reset) и индикатор состояния накопителей (HDD).

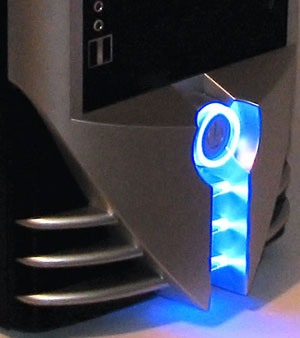

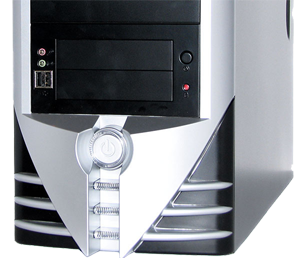

Самая интересная часть передней субпанели находится чуть ниже центра. Нижняя ее часть немного смахивает на моржа с двумя передними клыками. Тут же находится необычно большая кнопка питания (Power) со слегка выпуклой окантовкой, которая при включении блока питания загорается приятным синеватым светом. Аналогично светятся и три нижние "ступеньки".

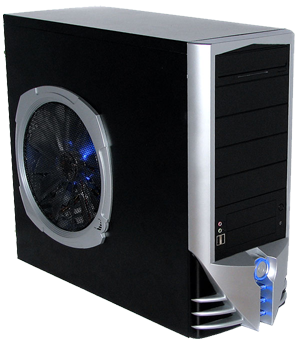

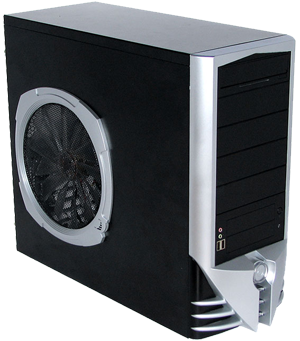

На правой боковой стенке корпуса находится необычная вентиляционная решетка, которая больше напоминает декоративную панель с металлической решеткой, применяемую для защиты динамика сабвуфера от механических повреждений. Однако если внимательно присмотреться, то с внутренней стороны данной решетки можно обнаружить большой вентилятор охлаждения, выполненный из прозрачного пластика. Также стоит отметить, что и тут производитель добавил немного моддинга, снабдив данный вентилятор дополнительной подсветкой, состоящей из 5 светодиодов, излучающих синий цвет. Более того, на данной декоративной решетке был обнаружен регулятор оборотов вентилятора, который удобно расположен с правой стороны, очень легко поворачивается.

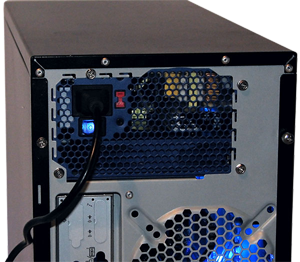

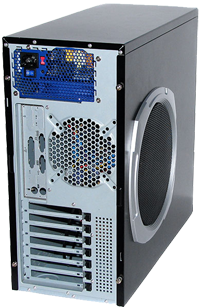

С тыльной стороны корпус выглядит стандартно: блок питания расположен сверху и закреплен в горизонтальном положении. Но вот синий цвет блока питания не особо вписывается в общую цветовую гамму корпуса. Заглушек слотов расширения изначально нет на своем законном месте, но они идут в комплекте и легко могут быть установлены с помощью специального пластикового крепления. Стоит обратить внимание на наличие специального крепежного места, куда опционально можно установить ушко для навесного замка, идущего в комплекте корпуса.

Чуть выше слотов расширения расположена большая штампованная вентиляционная решетка в виде сеточки с большими отверстиями, с внутренней стороны которой можно опционально установить 80, 90 или 120 мм вентилятор.

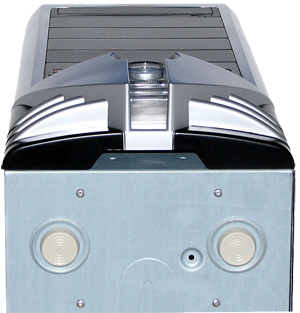

Под корпусом, вблизи декоративной решетки, расположено конструктивное отверстие для обеспечения вентилирования внутренней части корпуса. Хочется отметить, что ножки корпуса достаточно широкие и легко устанавливаются на свои (конструктивно предусмотренные) места, делая корпус при этом очень устойчивым.

Особенности внутренней конструкции

Правая боковая стека корпуса снимается легко, ибо она крепится двумя болтиками с большими металлическими барашковыми болтиками, которые, к сожалению, не фиксируются в боковой стенке и могут вывалиться и затеряться. А вот если понадобится снять левую боковую стенку, то тут уж придется воспользоваться услугами отвертки; впрочем, необходимости снимать данную стенку практически не возникает.

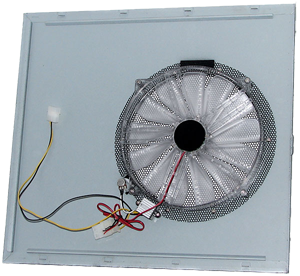

Правая боковая стенка с внутренней стороны содержит большое вентиляционное отверстие, которое прикрывает очень большой 250 мм вентилятор, имеющий собственную схему регулирования оборотов. Подключается данный вентилятор с помощью 40 см провода через разъем типа Molex.

По периметру посадочного места двух боковых стенок установлены контактные скобы, выполняющие функцию виброгасителей. Следующее, на что хочется обратить внимание – что сам корпус отштампован из 0.6 мм стали, однако спроектирован таким образом, чтобы в целом обеспечить максимальную жесткость. Все края шасси хорошо обработаны и завальцованы, что исключает вероятность пореза пальцев при монтаже или демонтаже комплектующих. Материнская плата устанавливается с помощью специальных стоек, идущих в комплекте, причем места для этих стоек соответственно подписаны: "ATX", "FLEX ATX", "micro ATX", "mini ATX".

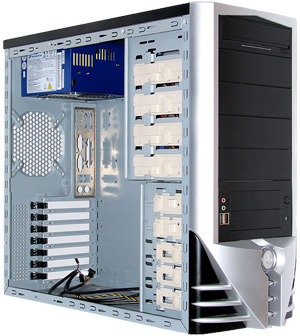

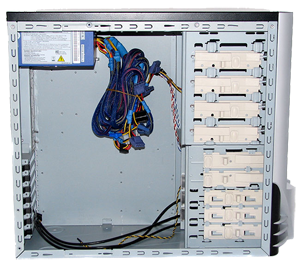

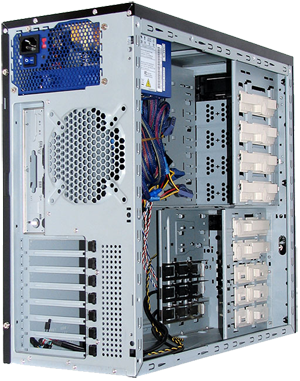

Внутри корпуса, в верхней его части расположена одна корзина для 5.25" устройств, которая жестко закреплена и рассчитана на установку пяти приводов CD-ROM (CD-RW, DVD) или же других совместимых модулей. Чуть ниже находится фиксированная корзина для 3.5" устройств, в которой имеются два внешних отсека (для установки дисковода или таких устройств, как IR–порты, ZIP, USB-концентраторы) и три внутренних отсека, предназначенных для установки жестких дисков.

Стоит отметить, что непосредственно перед корзиной для жестких дисков можно опционально установить дополнительный 80 мм вентилятор охлаждения. Крепление устройств в эти корзины производится с обеих сторон с помощью специального фирменного крепления, представляющего из себя пластиковую пластину, двигающуюся слева направо. Однако самое верхнее устройство в 5.25" корзине придется закрутить на болтики, идущие в комплекте.

На тыльной стенке корпуса находится место для опциональной установки 80/90/120 мм вентилятора охлаждения.

Следует отметить, что карты в слотах расширения фиксируются с помощью специального крепления, индивидуального для каждого отдельного слота. Блок питания расположен так, что охлаждающий его вентилятор дополнительно будет способствовать охлаждению процессора.

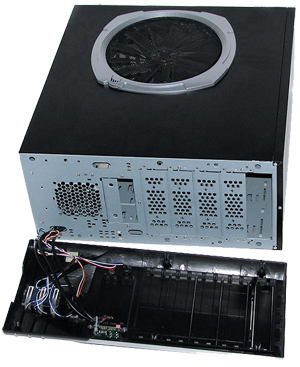

Передняя субпанель крепится к корпусу с помощью 6 защелок по периметру панели, а за передней панелью ничего особого обнаружено не было.


Блок питания

Корпус FSP-SD05 поставлен был нам со встроенным блоком питания FSP Blue Storm AX500-A. Данный блок питания соответственно своему названию выполнен полностью в фиолетовом корпусе из качественного металла, причем даже провода и вентилятор имеют подобный цвет.

На тыльной стороне находятся: сетевой разъем, маленький переключатель напряжений и синий выключатель питания с индикатором. Все провода блока питания установлены стационарно и не могут отсоединяться, исключение состовляет только шнур питания. Блок питания оснащен несколькими разъемами с групповыми стяжками, расположенными на расстоянии 3-6 см от корпуса БП. Причем, начиная от этих стяжек, провода упакованы в синие сеточки, а стяжки прикрыты термоусадочным кембриком синего цвета, что, безусловно, весьма удобно и полезно для вентиляции корпуса.

Набор проводов следующий:

  • 20+4-пиновый ATX разъем, длина проводов до разъема составляет 47 см, через 36 см от корпуса на них установлена пластиковая стяжка;
  • 4-пиновый разъем ATX12V, длина проводов до разъема – 48 см, стяжка установлена на расстоянии 44 см от корпуса БП;
  • 6-пиновый разъем PCI Express, длина проводов до разъема – 48 см, стяжка установлена на расстоянии 44 см от корпуса БП;
  • 2 SATA-разъема питания, длина проводов до разъема – 48 и 68 см, стяжки установлены на расстоянии 44, 52, 68 см от корпуса БП;
  • 3 разъема типа Molex, длина проводов до 1-го разъема – 44 см, до 2-го – 64 см, до 3-го – 84 см, стяжки установлены на расстоянии 40, 48, 60, 68, 80 см от корпуса БП;
  • 3 разъема типа Molex, длина проводов до 1-го разъема – 44 см, до 2-го – 64 см, до 3-го – 84 см, стяжки установлены на расстоянии 40, 48, 60, 68, 80 см от корпуса БП;
  • 2 разъема типа Molex плюс разъем питания для FDD, длина проводов до 1-го разъема – 43 см, до 2-го – 63 см, до разъема FDD – 83 см, стяжки установлены на расстоянии 39, 47,59, 67, 79 см от корпуса БП.

Внутри блока питания находятся компоненты, аналогичные тем, что устанавливаются в блоки питания серии THN. Блок оборудован пассивным PFC, сетевой фильтр полностью собран, а емкость каждого из двух конденсаторов высоковольтного выпрямителя 1000 мкФ (200 В). Можно отметить довольно скромные размеры радиаторов, особенно если учесть тот факт, что это почти 500 Вт блок питания. Для обеспечения эффективного охлаждения внутри корпуса блока питания используется 120 мм вентилятор производства Protechnic. Скорость вращения вентилятора зависит от температуры, причем максимальная скорость вращения 2500 об/мин (шум около 38 дБа) достигается лишь при максимальной нагрузке.

Вывод

Корпус FSP-SD05 достойно принимает эстафету, начатую своими предшественниками. Главной особенностью данного системного блока является встроенный блок питания BlueStorm AX500-A, что в свою очередь ориентирует его на использование его в достаточно производительных системах.

Основными преимуществами данного корпуса является наличие большого 250 мм бокового вентилятора охлаждения, пяти отсеков формата 5,25", фирменного пластикового крепления, а также элементов моддинга – подсветки лицевой субпанели и бокового вентилятора системы охлаждения.

Alexander V.
