FSP-TFX2803-250 – неплохой представитель редкого типа корпусов

Любой уважающий себя производитель корпусов постоянно пополняет ассортимент своей продукции новыми моделями. Время не стоит на месте, все постепенно совершенствуется, а следовательно, появляются новые оригинальные решения в мире персональных машин. Если немножко понаблюдать за компьютерным прогрессом, то можно проследить четкую закономерность, которая заключается в том, что габариты устройств постоянно уменьшаются, а функциональность и производительность остается прежней, а порой даже существенно возрастает.

Сегодня речь пойдет о несколько экзотичном корпусе FSP-TFX2803-250, содержащим блок питания от компании FSP. Корпуса типа SFF Slim Chassis еще не получили широкого распространения в наших краях из-за своей специфичности, но в скором будущем они могут существенно расширить свое присутствие на отечественном рынке и отобрать существенную долю рынка у распространенных ныне типов корпусов.

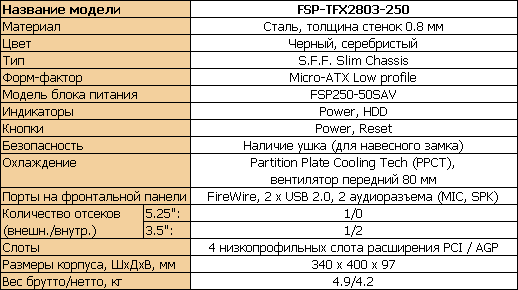

Технические характеристики

FSP-TFX2803-250 – это микро-АТХ корпус урезанной высоты, с высококачественным блоком питания FSP250-50SAV, соответствующий высоким экологическим стандартам. Габариты данного корпуса накладывают свой отпечаток на количество и вид разъемов, отсеков расширения, на возможную внутреннюю начинку корпуса и в целом на эргономику. Главными преимуществами данного корпуса, безусловно, являются его габариты, а также возможность расположения его как в вертикальном, так и в горизонтальном положении.

Упаковка и комплектация

Корпус на наш рынок поставляется в стандартной для данной фирмы картонной коробке с преобладанием голубых оттенков.

Внутри находится аккуратно упакованный в целлофановый пакет корпус, который надежно защищен пенопластовыми амортизаторами от случайной деформации во время транспортировки.

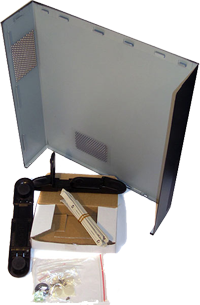

Комплект поставки:

  • корпус FSP-TFX2803-250;
  • блок питания FSP250-50SAV с заявленной мощностью 250 Вт;
  • сетевой шнур;
  • специальные регулируемые ножки;
  • комплект крепежа.

Весь крепеж находится в небольшой картонной коробке. В комплект, помимо необходимого количества шурупов, пластиковой стяжки, двух кембриков для проводов и ферритового кольца, входит специальное крепление для 3.5" отсеков, состоящее из четырех специальных салазок.

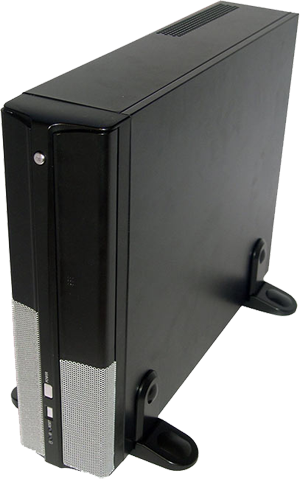

Также в комплект входит два набора ножек для установки корпуса в вертикальном и в горизонтальном положении. Набор ножек для вертикальной установки корпуса представляет собой две раздвижные по ширине ножки, обладающие прорезиненными основаниями, что предотвращает появление царапин на корпусе от их использования.


Дизайн

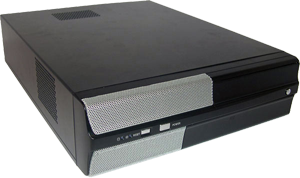

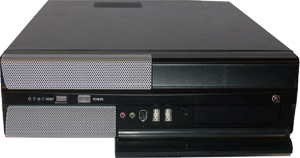

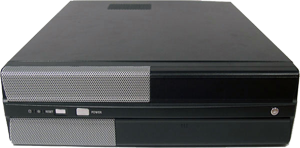

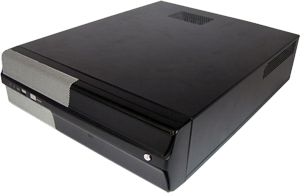

Дизайн корпуса довольно интересный: перед нами необычный маленький черный корпус с двумя вставками из металлической сеточки, окрашенными серебряной краской. На передней декоративной панели прямо по центру имеется разделительная вставка, на которой расположены основные кнопки и индикаторы.

Корпус довольно крепкий, покрытие корпуса качественное, пластмасса толстая и не подвергается каким-либо прогибам. Самая большая прямоугольная кнопка – это кнопка питания (Power), а чуть левее расположена слегка утопленная внутрь кнопка, выполняющую функцию сброса (Reset).

Неподалеку от данных кнопок расположилось два индикатора, отображающих состояние устройства и накопителей HDD.

В правом углу на разделительной вставке расположилась круглая кнопка, предназначенная для открытия откидной панельки, за которой устанавливается единственный CD/DVD-привод.

Передняя декоративная панель в правой нижней части обладает скрытой откидной панелькой, скрывающую за собой единственную заглушку для 3.5" отсека, а также два порта USB 2.0, один порт FireWire IEEE 1394 и два аудиоразъема для микрофона и выхода на наушники.

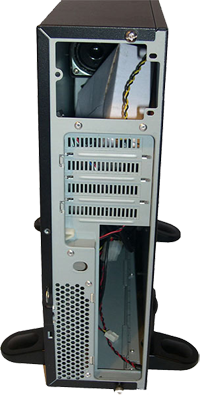

С тыльной стороны все основные элементы находятся на своих местах, как и положено соответствующему стандарту: сначала располагается место для блока питания, потом идут слоты расширения, а затем уже место для разъемов и портов материнской платы, а также небольшое вентиляционное отверстие, ушко для навесного замка и небольшое овальное отверстие, о назначении которого будет сказано чуть ниже.

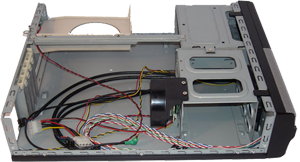

Особенности внутренней конструкции

Болтики, с помощью которых снимается единственная П-образная съемная стенка, обладают большими барашковыми шляпками, которые легко можно открутить без помощи отвертки. Но тут же обнаруживается и досадный недостаток: данные болтики, после того как их выкрутили из корпуса, легко вываливаются из боковой стенки.

На съемной стенке имеются специальные вентиляционные отверстия, которые расположены в области вентилятора, охлаждающего центральный процессор, в области плат PCI и блока питания, а также в области расположения 3.5" отсеков.

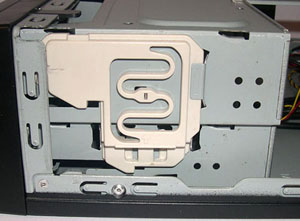

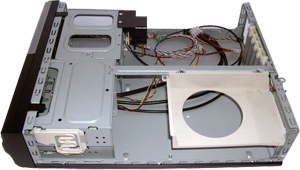

По периметру посадочного места для съемной стенки установлены небольшие металлические скобы, выполняющие функцию виброгасителей. Все легкодоступные края шасси корпуса хорошо обработаны и почти все завальцованы. Места для крепления материнской платы пронумерованы, а сами крепления имеют специальную выпуклую форму. В месте расположения центрального процессора имеется специальная пластиковая вставка, называющаяся Partition Plate Cooling Tech (PPCT), призванная делить пространство на две части для более эффективного охлаждения. Рядом расположен концевой выключатель, информирующий об открытии корпуса.

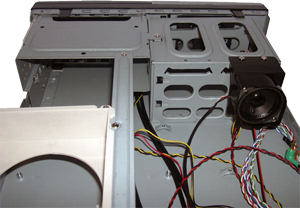

Неподалеку расположилась корзина, которая жестко прикреплена к корпусу и содержит одно 5.25" и одно 3.5" посадочное место для установки соответствующих приводов.

Крепление в данной корзине выполняется либо с помощью специального фиксирующего механизма, изготовленного из пластика, либо классически, с помощью болтиков.

Правее расположена вторая корзина с двумя внутренними отсеками для 3.5" устройств, которая легко демонтируется выкручиванием всего двух болтиков. Крепление устройств в данной корзине осуществляется с помощью специальных салазок, идущих в комплекте.

Необходимо отметить, что перед съемной 3.5" корзиной установлен 80 мм вентилятор охлаждения фирмы MARTECH, подключаемый через трехштырьковый разъем к материнской плате.

К корзине с двумя 3.5" устройствами сверху крепится специальная активная аудиосистема, состоящая из 4 Ом динамика JS мощностью 3 Ватт и непосредственно усилительной платы, построенной на микросхеме TEA2025L. Подключается она к выходу звуковой карты через стандартный разъем mini-jack, который высовывается из корпуса через ранее упомянутое небольшое овальное отверстие на тыльной стороне корпуса. Питается аудиосистема от блока питания через разъем типа MOLEX. Звучит она в принципе неплохо для своих габаритов, однако немного не хватает громкости, так как устройство находится все-таки внутри корпуса. Интересно, что рядом с креплением данной аудиосистемы расположено точно такое же крепление для аналогичного устройства.

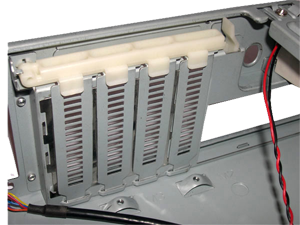

На тыльной стенке корпуса все заглушки слотов расширения зафиксированы одним общим пластиковым фиксатором. Впрочем, там предусмотрено дополнительное крепление каждой заглушки по отдельности с помощью ботиков.

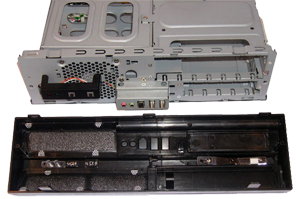

Передняя панель крепится к корпусу с помощью 5 защелок. За передней панелью скрывается два пылевых фильтра, которые можно демонтировать, сняв металлические решетки, за которыми они находятся.


Блок питания

Стоит отметить, что корпус на обзор был предоставлен без блока питания, однако, как заявляет производитель, он будет поставляться с встроенным блоком питания FSP250-50SAV компании FSP.

Провода блока питания установлены стационарно и не могут отсоединяться, за исключением шнура питания, длина которого составляет стандартно 170 см.

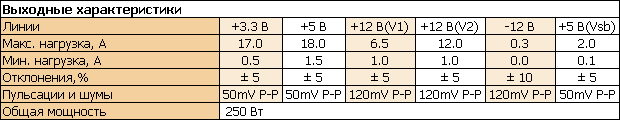

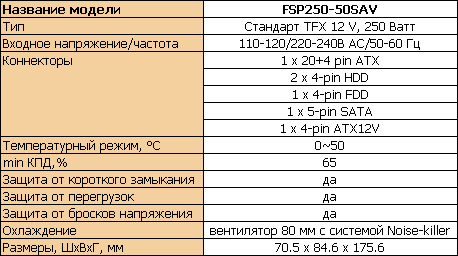

Блок питания FSP250-50SAV, подобно остальным моделям компании FSP, представляет собой высококачественный блок питания, соответствующий стандарту TFX 12V ver. 2.01, причем минимальное КПД на полной нагрузке составляет 65%.


Вывод

FSP-TFX2803-250 представляет собой весьма интересный корпус, обладающий ненавязчивым дизайном. В преимущества данного корпуса стоит записать жесткую конструкцию, съемную корзину 3.5" устройств, встроенную аудиосистему, "безотвёрточный" дизайн, а также скрытые откидные панельки на передней декоративной панели.

Конечно, скромные габариты не позволят создать высокопроизводительную систему на базе данного корпуса, но для офисного или же среднестатистического домашнего компьютера он вполне сгодится. Особенно удачным получится компактный домашний мультимедийный центр.

Alexander V.
