FSP-F1-05 – стильный корпус с мощным блоком питания

В последнее время мы стали уделять все большее внимания малоизвестным производителям корпусов, модели которых способны стать хорошей альтернативой достаточно дорогим корпусам именитых брендов. А ведь проблема ограниченного выбора часто встречается с желающими собрать хорошую игровую систему, чье финансовое положение не позволяет приобретать самые дорогие комплектующие.

Сегодня к нам на обзор попал корпус под названием FSP-F1-05, представляющий собой очередной корпус, содержащий хороший блок питания от компании FSP.

Технические характеристики



FSP-F1-05– это полноценный АТХ-корпус, содержащий довольно мощный 700 Вт блок питания FSP EPSILON 80PLUS 700, соответствующий высоким экологическим стандартам. Корпус обладает большими габаритами и к тому же содержит большое количество 3.5" и 5.25" отсеков, причем все они аккуратно скрыты за передней субпанелью.


Упаковка и комплектация

Как и в предыдущим обзоре, рассматриваемый сегодня корпус попал к нам в качестве образца в монотонной бюджетной упаковке. Однако на наш рынок он будет поставляться в стандартной для данной фирмы картонной коробке с преобладанием голубых оттенков.

Корпус, как и положено, упакован в целлофановый пакет, причем по бокам корпуса установлены пенопластовые амортизаторы, призванные уберечь его от случайных повреждений во время транспортировки.

Комплект поставки:

  • корпус FSP-F1-05;
  • блок питания FSP EPSILON 80PLUS с заявленной мощностью 700 Вт;
  • сетевой шнур;
  • инструкция пользователя;
  • комплект крепежа.

Традиционно для данного поставщика, весь комплект крепежа упаковывается в небольшую картонную коробку. В комплекте находится 6 специальных заглушек для слотов расширения, ферритовое кольцо, ушко для навесного замка, пластиковая стяжка для проводов, а также набор крепежных болтиков, упакованный в отдельный пакетик.

Хочется отметить, что производитель позаботился о своих потребителях, укомплектовав данный корпус краткой инструкцией пользователя, ведь все недостающие запчасти покупателю придется устанавливать своими силами.


Дизайн

Несмотря на название корпуса, созвучное гонкам формулы 1 (Formula One), дизайн данного корпуса больше напоминает очертания трансформера из одноименного фильма.

Изюминкой данной модели корпуса является передняя открывающаяся декоративная дверца. Корпус FSP-F1-05 полностью выполнен в черном цвете, исключение составляют лишь две красные пластиковые вставки, находящиеся на передней дверце.

В верхней части, с внешней стороны дверцы, прямо по центру находится большая вставка из затемненного оргстекла, и когда блок питания находится в рабочем режиме, данная вставка светится приятным синим цветом. Также во включенном состоянии дополнительно светятся боковые области, где расположены металлические решеточки, окрашенные черным цветом.

С внутренней стороны дверцы находятся вентиляционные отверстия и два круглых магнитика, с помощью которых дверца четко фиксируется к лицевой панели корпуса. Стоит отметить, что дверца крепится с помощью двух металлических петель, расположенных на левом боку, и открывается чуть больше чем на 3 часа.

Забегая немного вперед, отметим, что подсветка реализована с помощью четырех ярких светодиодов, закрепленных внутри передней субпанели. Там же был обнаружен пылевой съемный фильтр. В верхней части передней субпанели находятся 4 заглушки 5.25", а чуть ниже – две заглушки 3.5" отсеков. Все заглушки выполнены из мягкого черного пластика, склонного к небольшим прогибам при нажатии. Кнопка "питания" (Power) и кнопка "сброс" (Reset) расположены по центру передней субпанели на ее нижней части, что не очень удобно, если корпус будет расположен на полу. Обе кнопки нажимаются плавно и без особых усилий, причем кнопка Reset вдвое меньше кнопки питания. Между этими кнопками расположен светодиод, отображающий состояние накопителей (HDD). В нижней части передней субпанели находится пластиковая вентиляционная решеточка.

На правой грани лицевой панели находятся дополнительные разъемы: четыре порта USB 2.0, два 3.5 мм аудио разъема (один для микрофона, второй для подключения наушников или акустической стереосистемы), а также порт FireWire.

С тыльной стороны корпуса имеются 7 конструктивно предусмотренных мест для заглушек слотов расширения, которые легко можно установить по надобности на свои места. Там же находится небольшое вентиляционное отверстие и специальное место для установки ушка для обеспечения защиты корпуса.

Чуть выше слотов расширения расположена штампованная чуть выпуклая вентиляционная решетка с крупной сеточкой, к которой с внутренней стороны можно опционально установить 100/120 мм вентилятор. В самом верху, в горизонтальном положении, закреплен блок питания сине-фиолетового цвета, причем вентилятор охлаждения находится с внутренней стороны корпуса в нижней части блока питания.

Корпус устанавливается на четыре пластиковые ножки, идущие в комплекте, которые обеспечивают необходимое пространство для притока свежего воздуха дополнительному вентиляционному отверстию, расположенному на нижней части передней субпанели.


Особенности внутренней конструкции

Боковые стенки крепятся к корпусу классически с помощью обычных болтиков, по два на каждой стенке.

По периметру посадочных мест для боковых стенок установлены контактные скобы, выполняющие функцию виброгасителей. Корпус отштампован из толстого 0.8 мм металла, все легкодоступные края завальцованы, что предотвращает порезы пальцев рук. Материнская плата устанавливается на специальные стойки, идущие в комплекте, которые устанавливаются в специально пронумерованные места согласно форм-фактору материнской платы.

На правой боковой стенке с внутренней стороны расположено два отсека с вентиляционными отверстиями, на одном из которых закреплен регулируемый по длине воздуховод диаметром 100 см, служащий для улучшения охлаждения процессора.

Корзина 5.25" устройств, жестко прикрепленная к корпусу, содержит четыре внешних отсека, рассчитанные на установку приводов, таких как CD-ROM, DVD-RW или же других совместимых модулей.

Чуть ниже 5.25" корзины расположена еще одна жестко закрепленная корзина, которая рассчитана на установку двух 3.5" устройств, имеющих внешние заглушки на лицевой субпанели, и трех 3.5" винчестеров. Перед данной корзиной предусмотрено место для опциональной установки дополнительного 80 мм вентилятора охлаждения.

С правой стороны от корзин расположен динамик, подключаемый к материнской плате, а также специальное отверстие для проводов, идущих на переднюю субпанель.

Крепление в корзине реализовано с помощью специального фиксирующего механизма, изготовленного из светлого пластика.

На тыльной стороне шасси находится 7 открытых слотов для плат расширения с пластиковыми фиксаторами, причем тамже предусмотрено место и для классического винтового крепления.

Нужно отметить, что вентилятор в блоке питания расположен так, что он дополнительно будет способствовать охлаждению процессора.

Передняя субпанель прикреплена к корпусу с помощью 6 специальных защелок, расположенных по периметру. Пылевого фильтра обнаружено не было, впрочем, как упоминалось выше, пылевой фильтр расположен внутри лицевой панели. Стоит отметить, что подключение светодиодов, расположенных на передней субпанели, осуществляется через двусторонний переходник, подключаемый к 4–контактному разъему Molex.


Блок питания

Корпус FSP-F1-05 поставляется на наш рынок со встроенным блоком питания FSP EPSILON 80PLUS 700. Маркировка 80 PLUS означает, что перед нами 700 Вт блок питания, соответствующий стандарту 80 PLUS, который гарантирует работу блока питания с КПД не менее 80% при нагрузке в диапазоне 20% – 100% от заявленного номинала.

Корпус блока питания, выполненный из толстого 1.2 мм металла, качественно окрашен в сине-фиолетовый цвет. На тыльной стороне находятся большая вентиляционная решетка, сетевой разъем и выключатель питания, светящийся синим цветом в активном состоянии. Переключателя напряжений сети нет, так как в данном блоке питания реализована автоматическая поддержка диапазона входных напряжений "FULL RANGE", составляющая 110-240 В.

Все провода блока питания установлены стационарно и не могут отсоединяться, исключение составляет только шнур питания. Провода с площадью сечения 18AWG разделены на отдельные шлейфы, упакованные в оплетки различных цветов, концы которых зафиксированы термоусадочными трубками. Блок питания оснащен следующими разъемами с общей стяжкой на основе липучек:

  • 20+4–контактный ATX разъем, длина проводов до разъема составляет 54 см;
  • 2*4–контактный разъем ATX12V, длина проводов до разъема – 55 см;
  • 2*3 SATA разъема питания, длина проводов до разъема – 54+21+21 см;
  • 2*3 разъема типа Molex плюс разъем питания для FDD – 50+20+20+20 см;
  • 2*6-контактный разъем PCI Express для питания двух видеокарт в системе SLI/CrossFire, длина проводов до разъема – 55 см.


Охлаждение блока питания FSP Epsilon 80PLUS 700W реализовано с помощью 120 мм вентилятора D12BH-12 производства Yate Loon Electronics, с максимальным током потребления 0.3 А. Скорость вращения вентилятора регулируется линейно, но бесшумным вентилятор назвать нельзя даже на минимальной мощности. Данный вентилятор с внешней стороны прикрыт металлическим грилем, оформленным под золото. Вентилятор выполнен из прозрачного пластика, однако какой-либо подсветки не имеет.

Внутри блока питания FSP Epsilon 700W расположена единственная плата, которая разведена для принципиально новой и более эффективной схемы, которая в итоге уменьшает общее тепловыделение. Казалось бы, в блоке питания прменены радиаторы с размерами, явно недостаточными для заявленной мощности (даже несмотря на то, что они используют корпус самого БП для повышения эффективности охлаждения). Тем не менее, они достаточно хорошо справляются со своей задачей.

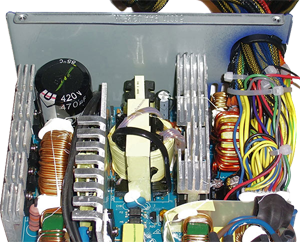

Высоковольтная часть начинается непосредственно с розетки, к которой припаяно несколько элементов; во входном фильтре используется один конденсатор CapXon емкостью 470 мкФ, рассчитанный на напряжение 420 В. Производитель пошел на увеличение количества используемых элементов и включение некоторых из них в параллель в диодной и транзисторной сборке, что позволило существенно уменьшить тепловыделение.

На краю платы расположен радиатор, на котором слева расположены ключи модуля активного PFC (Power Factor Correction). Рядом установлен радиатор с ключевыми транзисторами (маркировка 18N50). На правой стороне платы расположена нагрузочная плата управляющей логики. Следует отметить, что блок питания содержит виртуальное разделение общей шины +12 В на 4 линии. Монтаж элементов аккуратный, а пайка элементов качественная.

В общем, блок питания FSP EPSILON 80PLUS 700 представляет собой качественный продукт с высоким КПД, обладающий всеми необходимыми разъемами, обеспечивающий заявленную мощность и выдерживающий все допустимые параметры.


Выводы

Корпус FSP-F1-05 представляет собой довольно качественный продукт, обладающий совсем не бюджетным дизайном, неплохой функциональностью, который при этом комплектуется мощным блоком питания производства FSP.

На базе данного корпуса легко можно построить высокопроизводительную игровую систему или же небольшой сервер, благо места в корпусе хватает. И к тому же корпус предоставляет возможность доработать систему охлаждения.

Alexander V.
