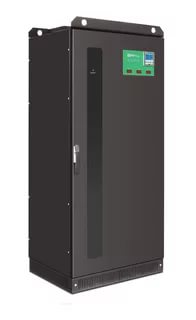

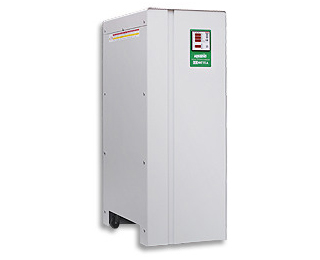

Ortea Aquarius

Модель Aquarius 30-15/20-20 Aquarius 45-15/30-20 Aquarius 60-15/45-20 Aquarius 90-15/60-20 Aquarius 120-15/90-20
Мощность нагрузки P.F.=0.7 30/20 кВа 45/30 кВа 60/45кВа 90/60 кВа 120/90 кВа
Количество фаз Три
Параметры Uвх., % +-15/+-20 +-15/+-20% +-15/+-20% -+15/-+20% +-15/+-20%
Uвых., % 0,5%
Iвх., А 51/36 76/54 102/81 153/109 204/162
  Iвых., А 43/29 65/43 87/65 130/87 173/130
Быстродействие, мс/В 20/20 20/20 20/20 20/20 20/20
Габариты, мм 410680x1200 410x680x1200 600x600x1600 800x600x1800 800x600x1800
Вес,кг 130 170 200 250 300
Варианты подключения,  max 25кВа В диапазоне 176 - 264V точность на выходе  0,5%
За пределами 140 - 290V происходит отключение
Варианты подключения,  max 35кВа В диапазоне 187 - 253V точность на выходе  0,5%
За пределами 140 - 290V происходит отключение
Варианты подключения,  max 37кВа   В диапазоне 176 - 264V точность на выходе  0,5%
За пределами 140 - 290V происходит отключение
Варианты подключения,  max 52кВа   В диапазоне 187 - 253V точность на выходе  0,5%
За пределами 140 - 290V происходит отключение
Варианты подключения,  max 56кВа     В диапазоне 176 - 264V точность на выходе  0,5%
За пределами 140 - 290V происходит отключение
Варианты подключения,  max 70кВа     В диапазоне 187 - 253V точность на выходе  0,5%
За пределами 140 - 290V происходит отключение
Варианты подключения,  max 86кВа       В диапазоне 176 - 264V точность на выходе  0,5%
За пределами 140 - 290V происходит отключение
Варианты подключения,  max 116кВа       В диапазоне 187 - 253V точность на выходе  0,5%
За пределами 140 - 290V происходит отключение
Варианты подключения,  max 128кВа         В диапазоне 176 - 264V точность на выходе  0,5%
За пределами 140 - 290V происходит отключение
Варианты подключения,  max 155кВа         В диапазоне 187 - 253V точность на выходе  0,5%
За пределами 140 - 290V происходит отключение



Электронные стабилизаторы применяются в тех случаях, когда скорость регулирования напряжения особенно критична (например, для компьютеров, лабораторного оборудования, лазерных станков, измерительных стендов и медицинских контрольно- измерительных приборов).
Стабилизаторы спроектированы и изготовленыв соответствии с Европейскими стандартами, Директивы ЕС по CE маркировке 2006/95/EEC (Директива по низковольтному оборудованию) и 2004/ EEC (Директива по электромагнитной совместимости). Стабилизатор напряжения может работать с отличающимися от номинального (220, 380 В) значениями входного и выходного напряжения (210,230В / 360,400В). Данная настройка осуществляется Производителем на заводе или самостоятельно Покупателем на месте установкив соответствии с инструкциями руководства пользователя. Стандартный корпус представляет собой металлический шкаф со степенью защиты IP21, цветом RAL7035 и предназначен для установки внутри помещения.

Стабилизатор может работать с любым соотношением нагрузки в пределах от 0% до 100% на каждой фазе и при этом не чувствителен к коэффициенту мощности нагрузки

По принципу регулирования электронные стабилизаторы напоминают электромеханические. Отличие заключается в том, что компенсация напряжения на первичной обмотке вольтодобавочного трансформатора осуществляется электронной платой управления с помощью электронных IGBT-транзисторов вместо автотрансформатора с переменнымкоэффициентом трансформации.
Плата управления на основе микропроцессора следит за значениями выходного напряжения и, управляя IGBT-транзисторами, используя принцип ШИМ- регулирования, осуществляет быструю и качественную стабилизацию.

Серия Aquarius снабжена выходным цифровым мультиметром.

Основные компоненты:
1.Вольтодобавочный трансформатор
2.Автоматический выключатель по входу
3.Ручной байпас для проведения технического обслуживания
4.Автоматический байпас (встроен в плату управления)
5.Системная плата управления на основе микропроцессора
6.Плата регулирования напряжения на основе  IGBT-транзисторов
7.EMI/RFI-фильтр по входу
8.Защита от импульсных перенапряжений II класса  на выходе
9.Цифровой дисплей или мультиметр

Дополнительные компоненты:
1.Изолирующий трансформатор
2.Корпус со степенью защиты IP54 для установки снаружи
