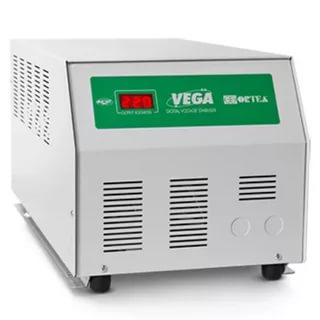

Ortea Vega

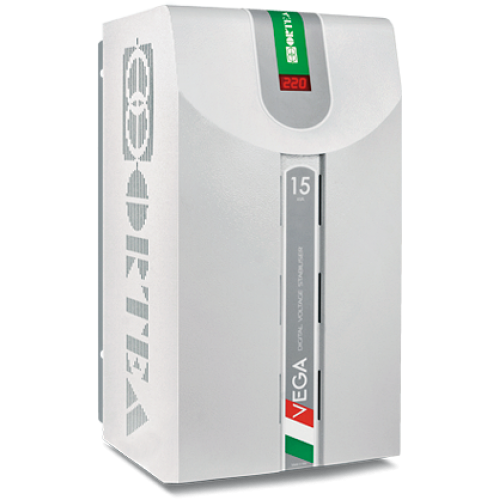

Vega 4кВа-15кВа

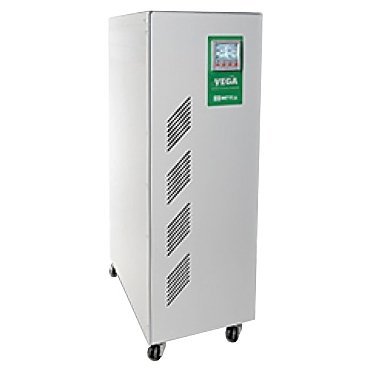

Vega 20кВа-25кВа
Модель Vega 0.3-15/45 Vega 0.5-15/35 Vega 0.7-15/25 Vega 1-15/20 Vega 1.5-25/1-30
Мощность нагрузки P.F.=0.7 0.3 кВа 0.5 кВа 0.7 кВа 1 кВа 1.5/1 кВа
Количество фаз Одна
Параметры Uвх., % +15/-45% +15/-35% +15/-25% +15/-20% +-25%/+-30%
Uвых., % 0,5%
Iвх.(max), А 2.4 3.4 4.0 5.0 8.7/6.2
  Iвых.(nominal), А 1.3 2.2 3.0 4.0 6.5/4.3
Быстродействие, мс/В 8 10 12 16 10/8
Габариты, мм 300x460x300 300x460x300 300x460x300 300x460x300 300x460x300
Вес,кг 17 17 17 16 24
Варианты подключения,  max 1кВа В диапазоне 121 - 253V точность на выходе  0,5%
За пределами 97 - 278V происходит отключение		 В диапазоне 143 - 253V точность на выходе  0,5%
За пределами 114 - 278V происходит отключение		 В диапазоне 165 - 253V точность на выходе  0,5%
За пределами 132 - 278V происходит отключение		 В диапазоне 176 - 253V точность на выходе  0,5%
За пределами 141 - 278V происходит отключение
Варианты подключения,  max 1,4кВа         В диапазоне 154 - 286V точность на выходе  0,5%
За пределами 123 - 314V происходит отключение
Варианты подключения,  max 2кВа         В диапазоне 165 - 275V точность на выходе  0,5%
За пределами 132 - 302V происходит отключение
Модель Vega 2-15/25 Vega 2.5-15/20 Vega 3-25/2-30 Vega 4-25/3-30 Vega 5-15/4-20
Мощность нагрузки P.F.=0.7 2 кВа 2.5 кВа 3/2 кВа 4/3 кВа 5/4 кВа
Количество фаз Одна
Параметры Uвх., % +15/-25% +15/-20% +-25/-+30% +-25/-+30% +-15%/+-20%
Uвых., % 0,5%
Iвх.(max), А 12 13 17/12 23/17 26/22
  Iвых.(nominal), А 8.7 11 13/8.7 17/13 22/17
Быстродействие, мс/В 12 16 10/8 10/8 16/12
Габариты, мм 300x460x300 300x460x300 280x430x260 300x560x300 300x460x300
Вес,кг 25 24 28 41 28
Варианты подключения,  max 3кВа В диапазоне 165 - 253V точность на выходе  0,5%
За пределами 132 - 278V происходит отключение		 В диапазоне 176 - 253V точность на выходе  0,5%
За пределами 141 - 278V происходит отключение		 В диапазоне 154 - 286V точность на выходе  0,5%
За пределами 123 - 314V происходит отключение
Варианты подключения,  max 4кВа     В диапазоне 165 - 275V точность на выходе  0,5%
За пределами 132 - 302V происходит отключение		 В диапазоне 154 - 286V точность на выходе  0,5%
За пределами 123 - 314V происходит отключение
Варианты подключения,  max 5кВа       В диапазоне 165 - 275V точность на выходе  0,5%
За пределами 132 - 302V происходит отключение		 В диапазоне 176 - 264V точность на выходе  0,5%
За пределами 141 - 290V происходит отключение
Варианты подключения,  max 6кВа         В диапазоне 187 - 253V точность на выходе  0,5%
За пределами 150 - 278V происходит отключение
Модель Vega 7-15/5-20 Vega 10-15/7-20 Vega 15-15/10-20 Vega 20-15/15-20 Vega 25-15/20-20
Мощность нагрузки P.F.=0.7 7/5 кВа 10/7 кВа 15/10 кВа 20/15 кВа 5/25/20 кВа
Количество фаз Одна
Параметры Uвх., % +-15/-+20% -+15/-+20% +-15/-+20% +-15/-+20% +-15%/+-20%
Uвых., % 0,5%
Iвх.(max), А 35/28 51/38 76/54 102/81 128/109
  Iвых.(nominal), А 30/22 43/30 65/43 87/65 109/87
Быстродействие, мс/В 16/12 16/12 16/12 16/12 16/12
Габариты, мм 300x560x300 300x560x300 300x560x300 410x530x1200 410x530x1200
Вес,кг 41 47 55 125 145
Варианты подключения,  max 6кВа В диапазоне 176 - 264V точность на выходе  0,5%
За пределами 141 - 290V происходит отключение
Варианты подключения,  max 8кВа В диапазоне 187 - 253V точность на выходе  0,5%
За пределами 150 - 278V происходит отключение
Варианты подключения,  max 9кВа   В диапазоне 176 - 264V точность на выходе  0,5%
За пределами 141 - 290V происходит отключение
Варианты подключения,  max 12кВа   В диапазоне 187 - 253V точность на выходе  0,5%
За пределами 150 - 278V происходит отключение		 В диапазоне 176 - 264V точность на выходе  0,5%
За пределами 141 - 290V происходит отключение
Варианты подключения,  max 17кВа     В диапазоне 187 - 253V точность на выходе  0,5%
За пределами 150 - 278V происходит отключение
Варианты подключения,  max 19кВа       В диапазоне 176 - 264V точность на выходе  0,5%
За пределами 141 - 290V происходит отключение
Варианты подключения,  max 23кВа       В диапазоне 187 - 253V точность на выходе  0,5%
За пределами 150 - 278V происходит отключение
Варианты подключения,  max 25кВа         В диапазоне 176 - 264V точность на выходе  0,5%
За пределами 141 - 290V происходит отключение
Варианты подключения,  max 29кВа         В диапазоне 187 - 253V точность на выходе  0,5%
За пределами 150 - 278V происходит отключение



Стабилизаторы серии VEGA можно использовать для работы с разными диапазонами колебаний входного напряжения.

В стандартных моделях предусмотрена возможность использовать два варианта подключения по входу,что позволит работать с двумя разными диапазонами колебаний напряжения: ±15 и ±20%, а также ±25 и ±30%. Модели номиналом 1, 2.5, 5 кВА стандартно поставляются с нессиметричным диапазоном +15% / -20%.

В цепь регулятора напряжения установлен автоматический выключатель для защиты от перегрузок и коротких замыканий.

На передней панели размещен цифровой вольтметр, на котором отображается значение напряжения или информация о работе стабилизатора.

Система управления, применяемая в стабилизаторах VEGA, основана на микропроцессорах последнегопоколения, которые отслеживают изменения напряжения 2000 раз в секунду, что позволяет мгновенно реагировать на любые колебания в сети.

Бесступенчатый метод «мягкого» регулирования обеспечивает высочайшую точность 0.5%.

Применение морозостойких компонентов и технологии вакуумной пропитки трансформаторов позволяет стабилизаторам работать при температуре -25°С.

Стабилизаторы серии VEGA выдерживают многократные перегрузки и всегда сохранют свою мощность.

Система «безопасного старта» благодаря контактору на выходе стабилизатора не позволит подать на потребителя повышенное напряжение.

Стабилизаторы VEGA оснащены встроенной молниезащитой SPD II – благодаря ей высоковольтные разряды не причинят ущерба потребителям.

     VEGA работает в широком диапазоне напряжений, оснащена революционным токосъемным механизмом, обеспечивающим максимальную скорость срабатывания и точность регулировки.

    Современные технологии ORTEA позволяют добиться высочайшей надежности.

    VEGA оснащена защитой от высокого напряжения, выдерживает десятикратные перегрузки и работает при отрицательных температурах, грозозащита.

   Однофазный стабилизатор напряжения Ortea Vega  предназначен для защиты и качественного электропитания компьютеров, периферийного, сетевого и    медицинского оборудования, аудио и видео техники, одновременно нескольких бытовых приборов, торгового оборудования и другой электронной аппаратуры, устройств и приборов.

Особенности:
Устройства являются одними из самых востребованных, так как они подходят для установки в одно- или трехфазных сетях, адаптированы к условиям российских электросетей и выравнивают значительные перепады уровня напряжения.

Можно приобрести стабилизаторы серии Vega, предназначенные для подключения в быту или на промышленных объектах. Ассортимент предлагаемых конструкций позволяет подобрать устройства, различающиеся:

   1. мощностью (в диапазоне от 0,3 кВА до 25 кВА);
   2. уровнем стабилизации входного напряжения (показатели варьируются от – 45 до 30%).

    Отличительной особенностью стабилизаторов Vega является высокая точность их выходного напряжения. Независимо от снижения или увеличения , в пределах регулируемого диапазона, входных показателей напряжения, точность выходного уровня будет колебаться в пределах + 0,5%. Если на выходе показатели превышают допустимые нормы, в устройстве происходит автоматическое выключение нагрузок. Возврат данных к нормальному уровню является толчком к их возобновлению.

    Склоняясь к выбору того или иного варианта, помните, что стабилизатор Vega в случае перегрузки по выходу (его перегрузочная способность составляет 200% в течение 2 минут) подает аварийный звуковой сигнал и автоматически переходит в транзитное состояние. Современные модели оснащены индикаторами выходного напряжения (вольтметрами), установленными на передних панелях устройств.
